ZE型高溫高壓石油化工流程泵

時間：2020-07-14   訪問量：3977
ZE型高溫高壓石油化工流程泵

ZA、ZE型石油化工流程泵出廠檢測實拍視頻：

一、概述

　　ZE化工流程泵是根據API610、API682規范設計的。該泵為單級單吸懸臂式渦殼泵，泵體為中心線支撐。軸向吸入，徑向排出。軸向力采用前后口環及平衡孔進行水力平衡。機械密封可采用單端面或雙端面平衡型集裝式。機械密封并配有冷卻、沖洗或密封液系統，密封管路系統按API規范設計。最大工作壓力5.0MPa 。吸入與排出法蘭可按GB、DIN、ANSI標準設計。

二、特點

　　ZE化工流程泵管路按API標準規范設計，可對中心支撐的泵支座進行冷卻，當溫度T≤200℃時軸承架不須冷卻；當溫度T>200℃時軸承架采用風冷或水冷卻。泵蓋具有冷卻或加熱管接頭，軸封采用單端面或雙端面機械密封，配有冷卻、沖洗或密封液系統，不銹鋼材質有304、304L、316、316L、CD-4MCu、904、904L、哈氏合金等，最大工作壓力 ：5.0MPa，溫度：-80℃—+450℃，流量：3-2600m3/h，揚程：3-260m，轉速1450-2900r/min。


三、用途

　　ZE化工流程泵適合輸送清潔或含有少量顆粒的液體，低溫的、高溫的、中性的、、有腐蝕的液體。適用于煉油、石油化工、煤加工及低溫工程、造紙、醫藥、供水、發電、環保、合成纖維、化肥、冶金、食品等。

四、性能參數

型號

流量Q

揚程H
（m）

轉速
（r/min）

軸功率

電機功率

效率
（%）

必需汽蝕余量
（NPSH）

葉輪直徑
（mm）

m3/h

L/s

kw

ZA25-200

11.5

3.2

49

2950

3.8

5.5

42

1.6

209

5.8

1.6

12

1475

0.55

1.1

38

1.2

209

ZA40-160

28

7.8

33

2950

3

5.5

62

3

169

14

3.9

8

1475

0.53

1.1

59

0.8

169

ZA40-200

29

8.2

53

2950

7.5

11

58

2.2

209

14.5

4.1

13

1475

1.1

1.5

55

0.8

209

ZA40-250

32

8.9

78

2950

13.5

18.5

53

2.2

259

16

4.5

19.5

1475

1.8

3

43.5

0.75

259

ZA40-315

42

11.5

115

2950

30

37

46

1.25

324

21

5.8

29

1475

4.5

5.5

42

0.50

324

ZA50-160

50

14

34

2950

7.0

11

71

2.40

169

25

7

8.4

1475

0.87

1.5

69

0.75

169

ZA50-200

62

17

52

2950

13.5

18.5

68

2.6

209

31

8.5

13

1475

1.7

3

65.5

0.75

209

ZA50-250

70

19.4

82

2950

24

30

65

2.4

259

35

9.7

20

1475

3.2

4

62.5

0.7

259

ZA50-315

87

24.4

115

2950

50

55

56

2.2

324

44

12.2

28

1475

6.5

11

53

0.5

324

ZA50-400

82

23.6

194

2950

92

110

48

2.0

409

41

11.8

48

1475

12.7

15

45

0.5

409

ZA80-160

94

26.5

32

2950

11

15

78

3

169

47

13.3

8

1475

1.5

2.2

72

1.4

169

ZA80-200

103

28.5

54

2950

20

30

76

3.2

209

51

14.6

13.5

1475

2.5

4

74

0.8

209

ZA80-250

127

35

82

2950

35

45

74

4

259

64

17.5

20

1475

5.4

7.5

72

1.3

259

ZA80-315

141

39

127

2950

76

90

69

4

324

70

19.5

33

1475

10

15

66.5

1

324

ZA80-400

171

47.5

187

2950

142

160

61

3.5

409

85

23.8

46

1475

19

22

58

0.8

409

ZA100-160

162

44.2

29

2950

16.5

22

81

5

169

81

22.1

7.2

1475

2.2

3

79.5

1.4

169

ZA100-200

193

53.1

50

2950

35

45

81

3.5

209

95

26.5

12.5

1475

3.5

5.5

79.5

1

209

ZA100-250

230

65

79

2950

62

75

81

4

259

115

32.5

20

1475

8

11

79.5

1

259

ZA100-315

250

70

126

2950

120

132

75

3.6

324

125

35

31.0

1475

15

18.5

73

1

324

ZA100-400

300

83

194

2950

225

-

72

5.5

409

150

41.5

48

1475

27

37

70

1.4

409

ZA100-500

180

50.5

75

1475

50

75

70

1.5

514

ZA150-200

320

88

44

2950

45

55

83.5

6

209

160

44

11

1475

6

7.5

82

1.7

209

ZA150-250

390

108

74

2950

92

110

82

5.1

259

195

54

18.5

1475

12.5

15

80.5

1.7

259

ZA150-315

442

123

125

2950

200


87.5

6

324

220

61.5

32.5

1475

26

30

81

1.7

324

ZA150-400

260

72

51

1475

47

55

77

1.8

409

ZA150-500

300

84

77

1475

87

110

74

2

514

ZA150-560

335

91

104

1475

132

160

74.5

2.4

578

ZA150-630

360

99

115

1475

192

-

63

8

648

ZA200-250

610

170

72

2950

140

160

84.5

9

259

305

85

17.5

1450

18

22

83.5

2.2

259

ZA200-315

350

98

30

1450

35

45

84.5

2

324

ZA200-400

426

118

50

1450

73

90

90

3.2

409

ZA200-500

495

137

84

1450

150

-

81

2.8

514

ZA200-560

540

154

105

1450

208

-

79.5

3

578

ZA200-630

580

160

132

1450

270

-

77.5

3.2

648

ZA250-315

545

155

27

1450

48

55

86.5

2.7

324

ZA250-400

660

182

49

1475

107

182

82.5

3.2

409

ZA250-500

800

230

82

1475

220

-

83

5

514

ZA250-560

860

240

106

1475

300

-

82

4.1

578

ZA250-630

855

238

128

1475

350

-

80.5

4.6

648

ZA300-400

1050

290

48

1475

160

-

87

6

409

ZA300-500

1240

336

78

1475

320

-

88

4.7

514

ZA300-560

1340

374

104

1475

455

-

87

5.2

578

ZA300-630

1450

405

132

1475

595

-

85

5.5

648

ZA400-500

1870

515

74

1475

450

-

88

6

514

ZA400-560

2040

570

98

1475

610

-

88

7.6

578

ZA400-630

2390

670

125

1475

950

-

88

8.0

648

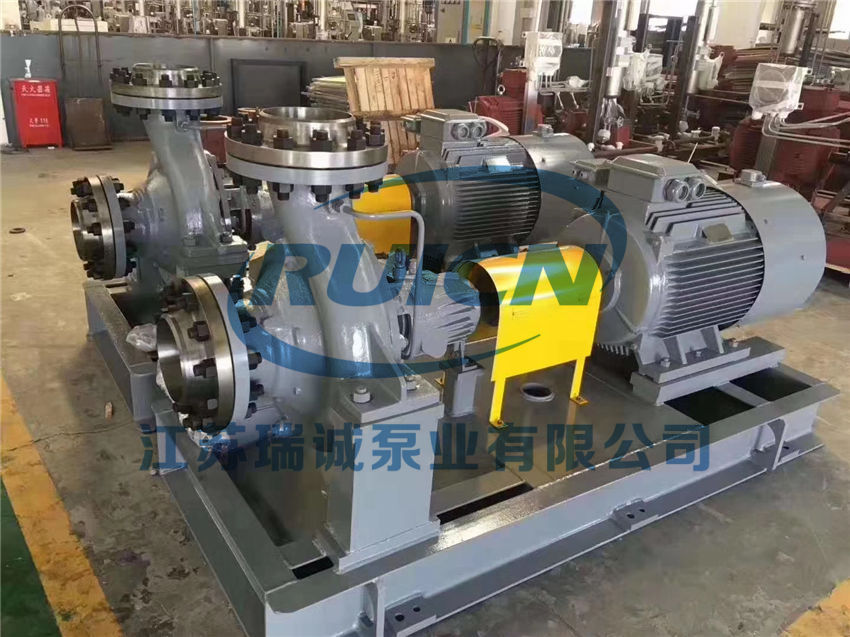

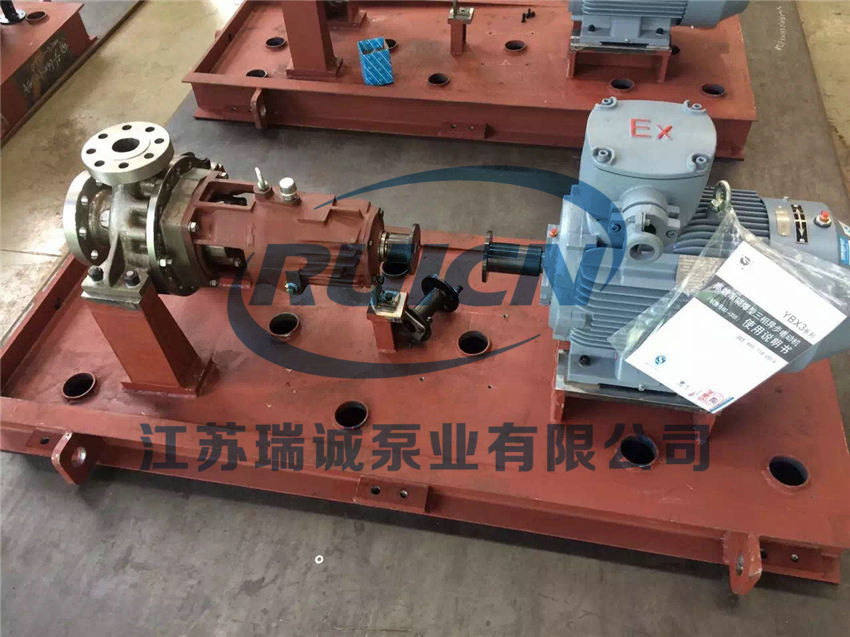

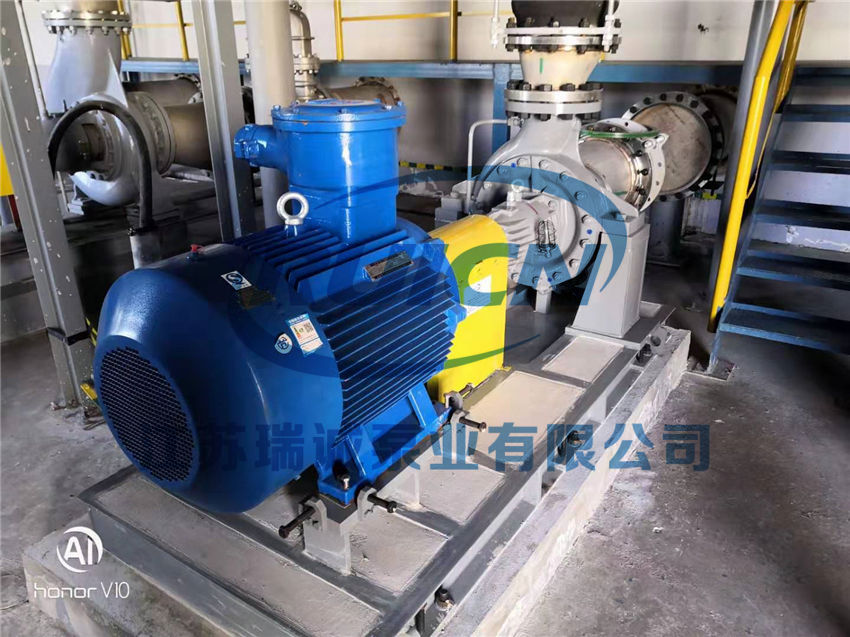

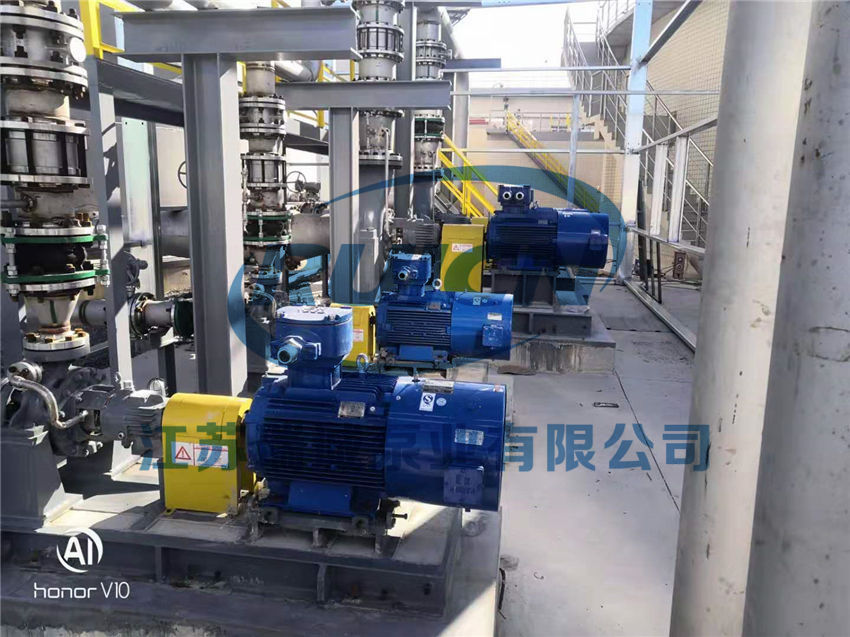

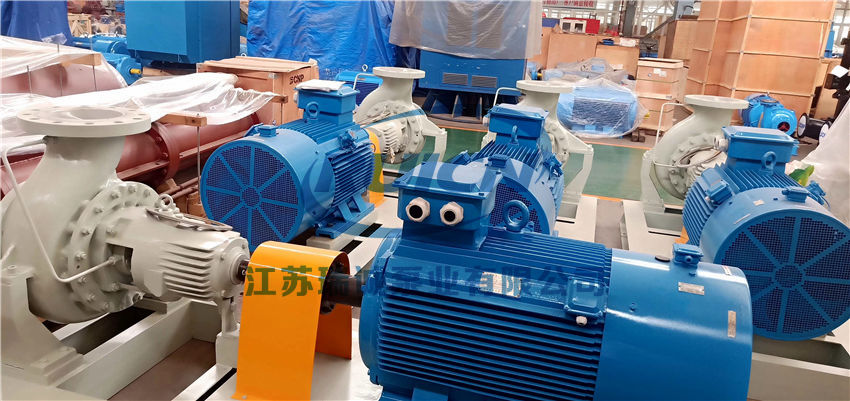

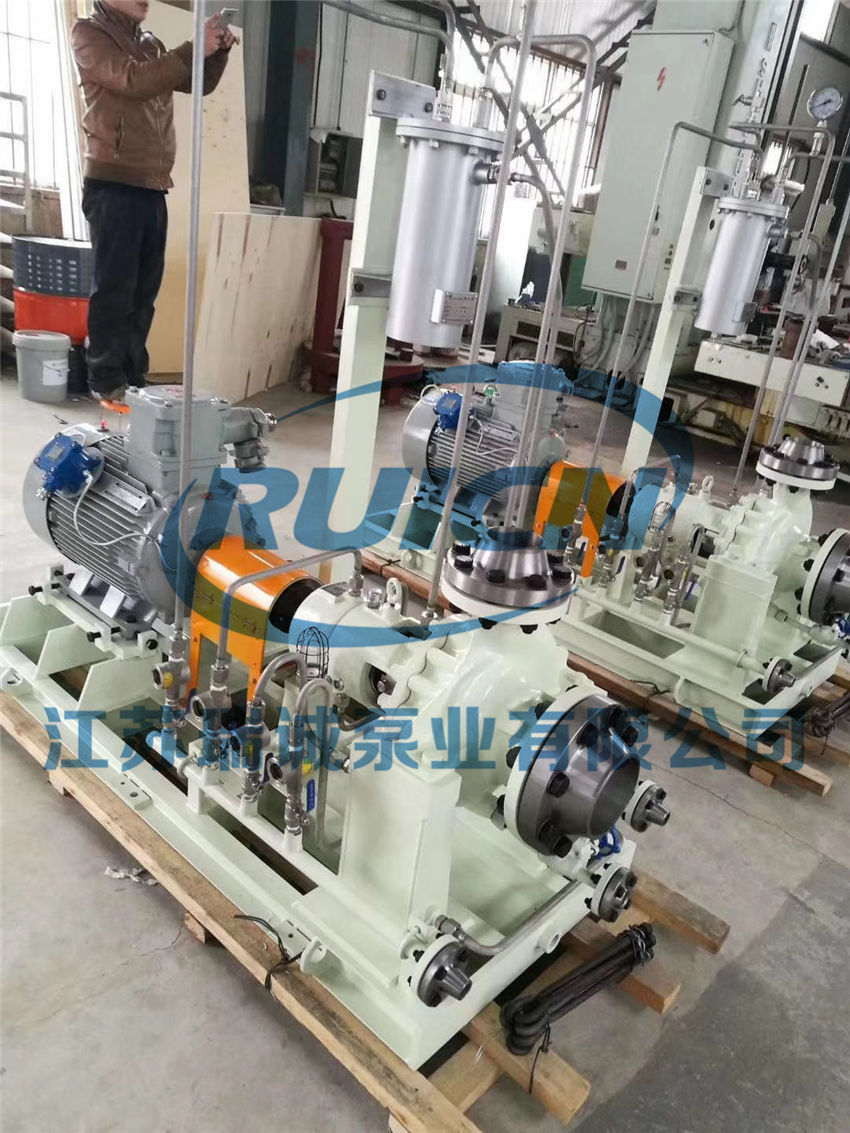

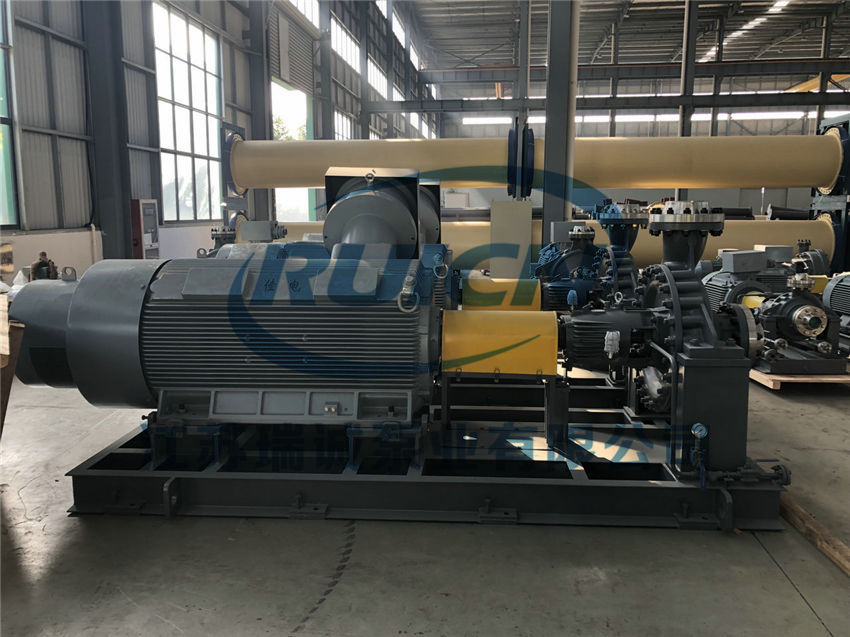

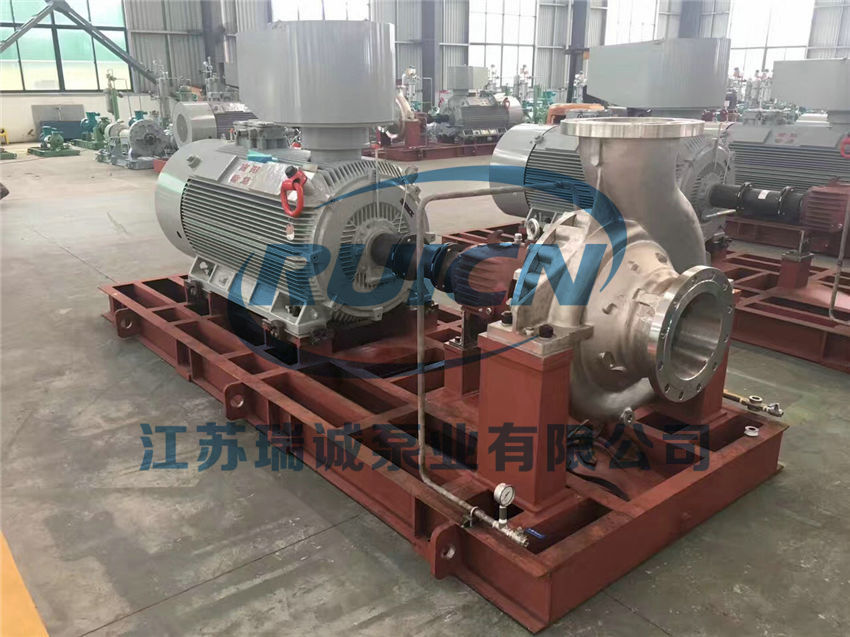

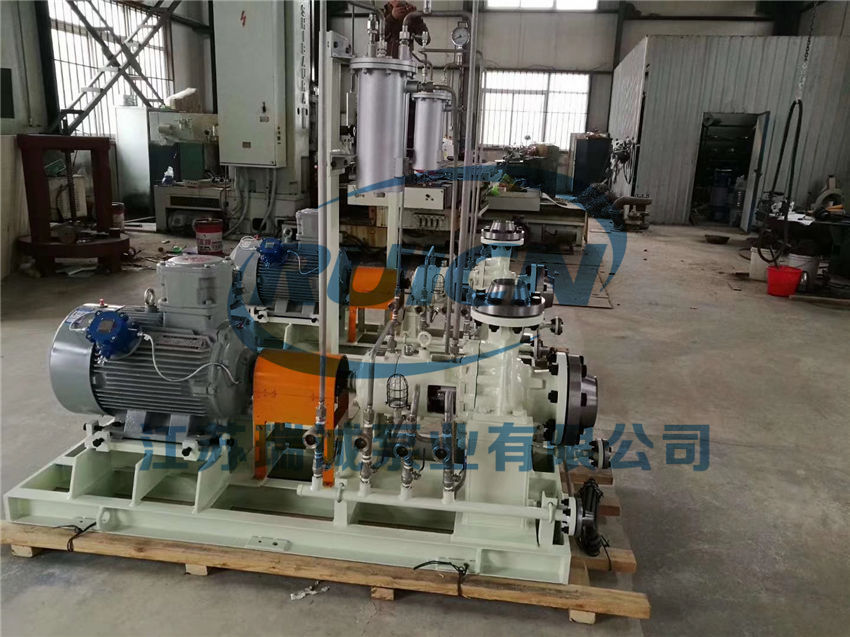

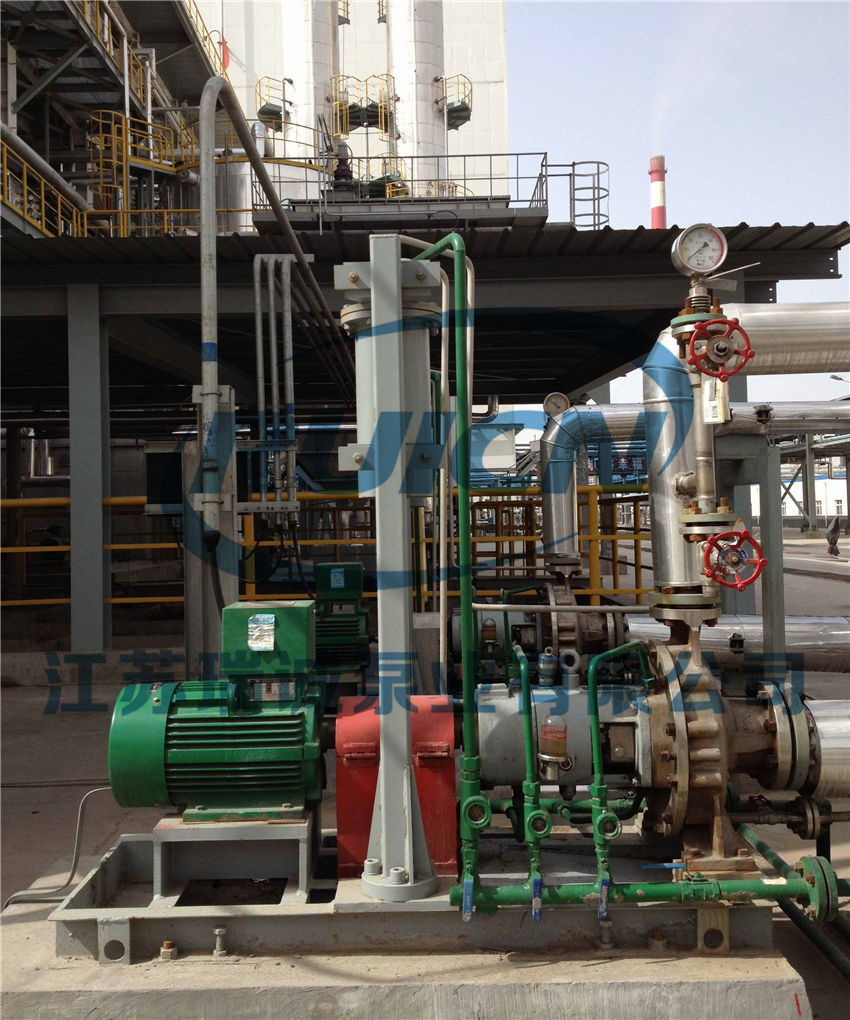

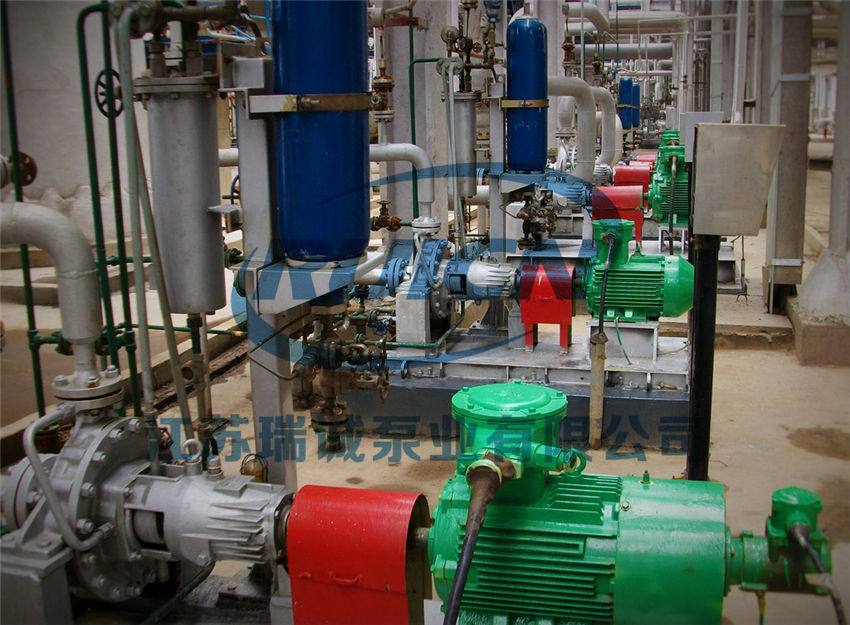

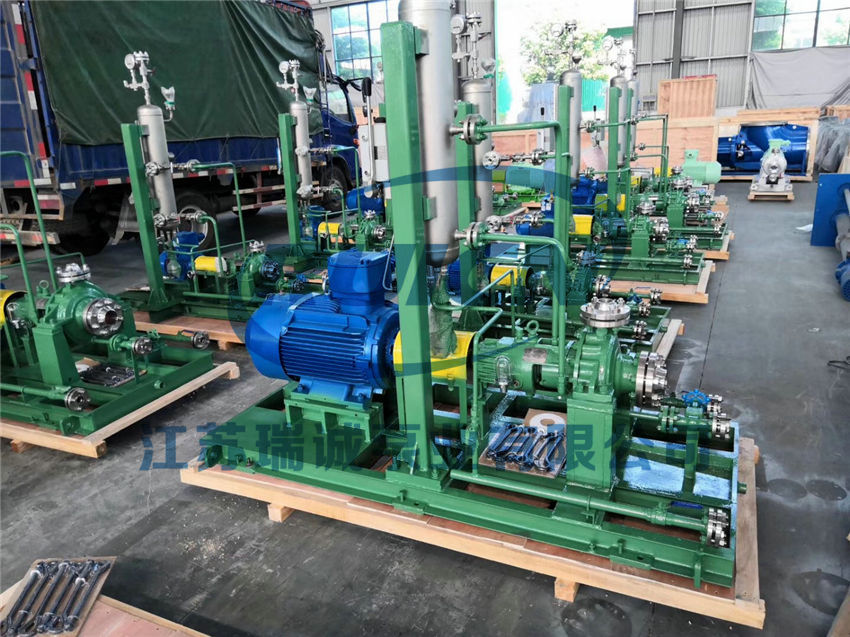

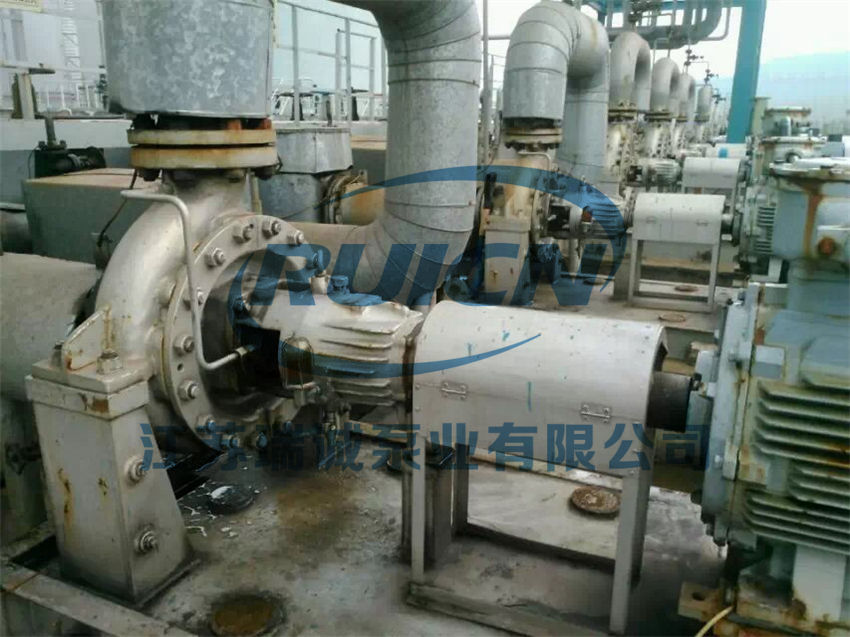

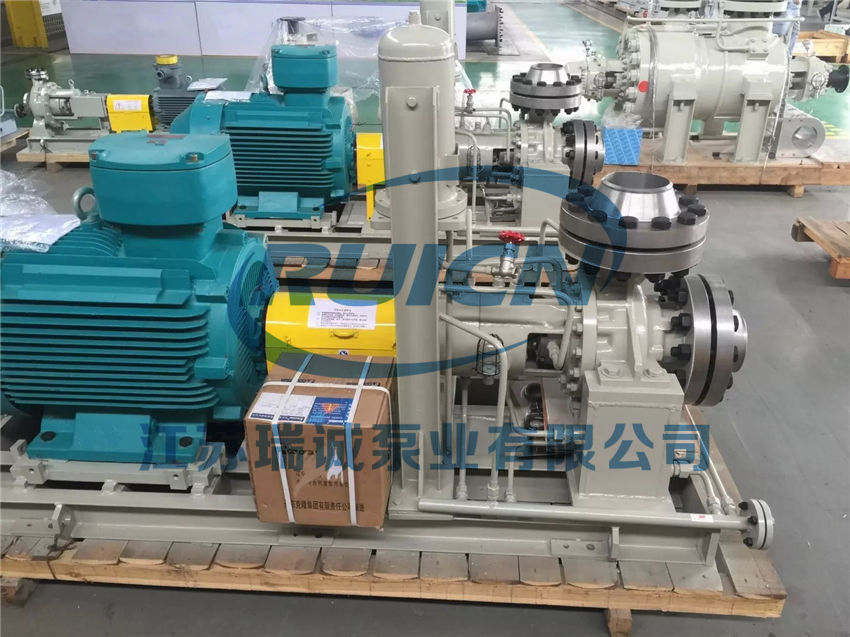

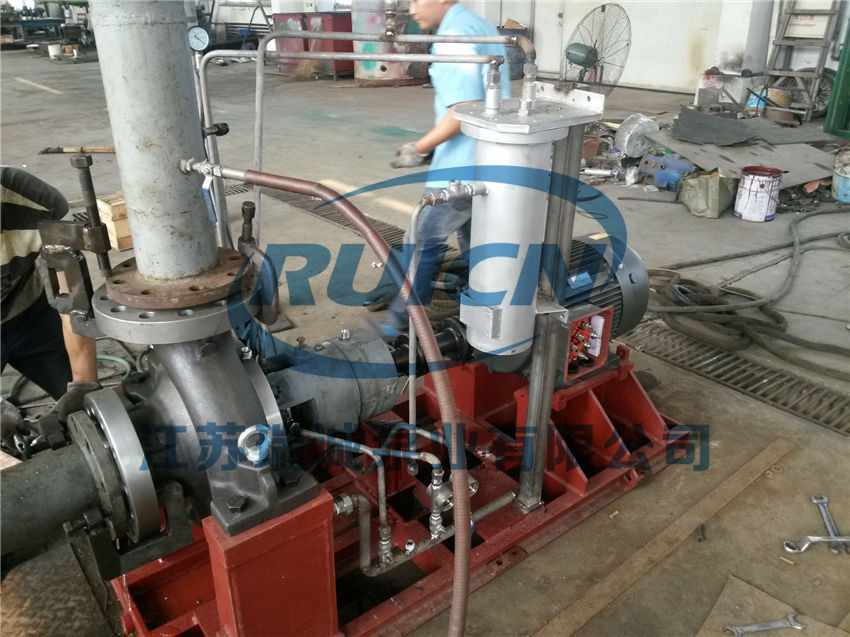

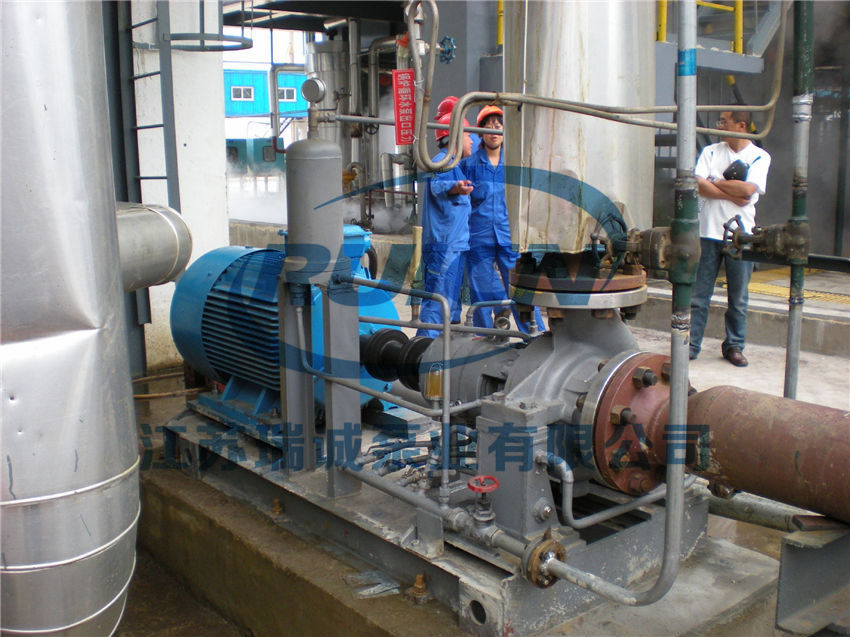

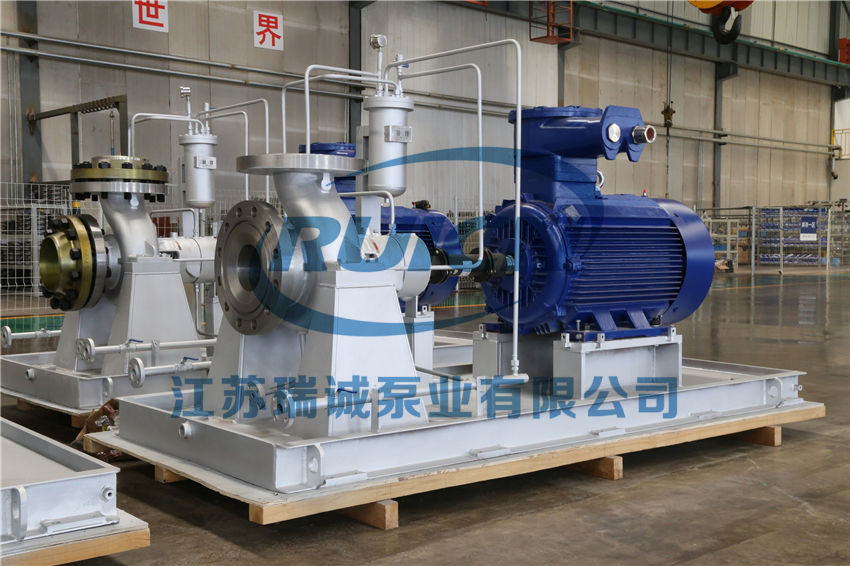

五、產品實拍及使用現場
